Робот за FIBER лазерно заваряване

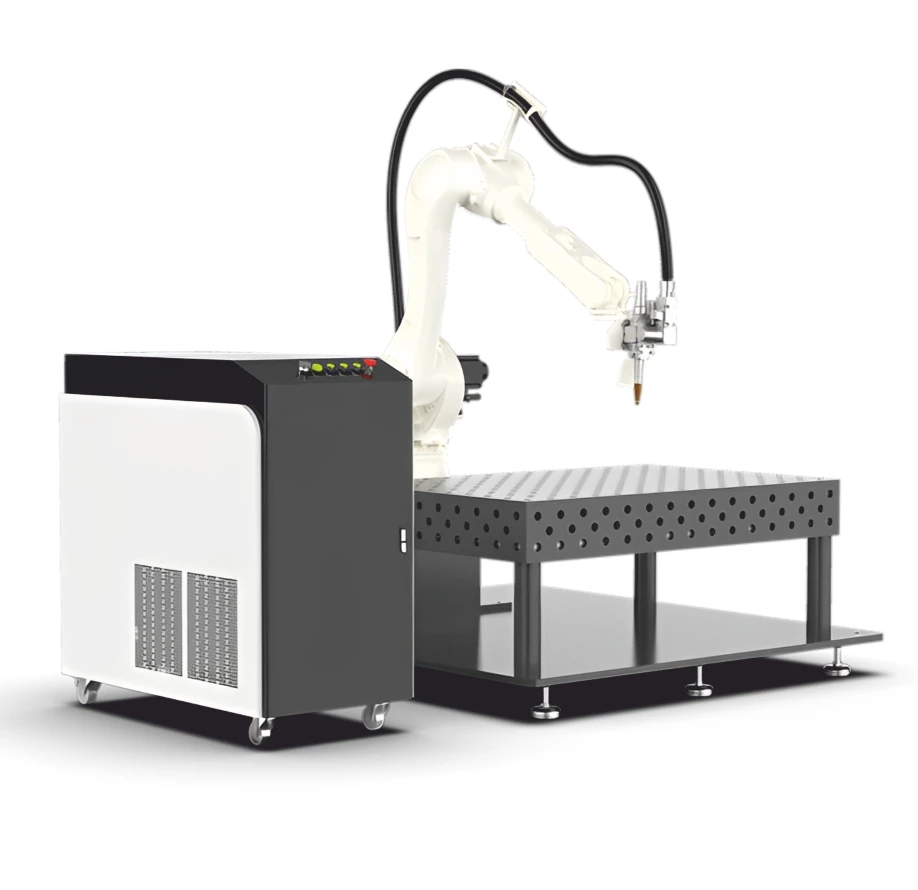

Робот за FIBER лазерно заваряване: система за лазерно заваряване с концентриран Fiber лъч и контролируеми работни параметри. Конфигурацията се избира според материала, дебелината, типа на шева, необходимостта от телоподаване и степента на автоматизация.
КЛЮЧОВИ ПАРАМЕТРИ
Избери модел
Мощност на лазера1,5kW
Дълбочина на проварадо 4mm
Широчина на заваркатаот 0,1 до 5mm
Лазерен източникMax Pghotonics, Raycus
Работен газазот, аргон
Охлаждане на лазераС фреонов чилър (функция охлаждане и утопление), защита при липса или слаба циркулация на охлаждащия агент, защита от ниска температура на водата, защита от прегряване на водата, интелигентен режим за избягване на конденз по оптиката и лазерния източник
По запитване
ПРОДУКТОВА ИНФОРМАЦИЯ
Описание
За продукта
Робот за FIBER лазерно заваряване: система за лазерно заваряване с концентриран Fiber лъч и контролируеми работни параметри. Конфигурацията се избира според материала, дебелината, типа на шева, необходимостта от телоподаване и степента на автоматизация.
КЛЮЧОВИ ДАННИ
Основни параметри
Мощност на лазера1,5kW / 2kW / 3kW
Гаранция1 година гаранция
Тегло225kg / 240kg / 255kg
Лазерен източникMax Pghotonics, Raycus

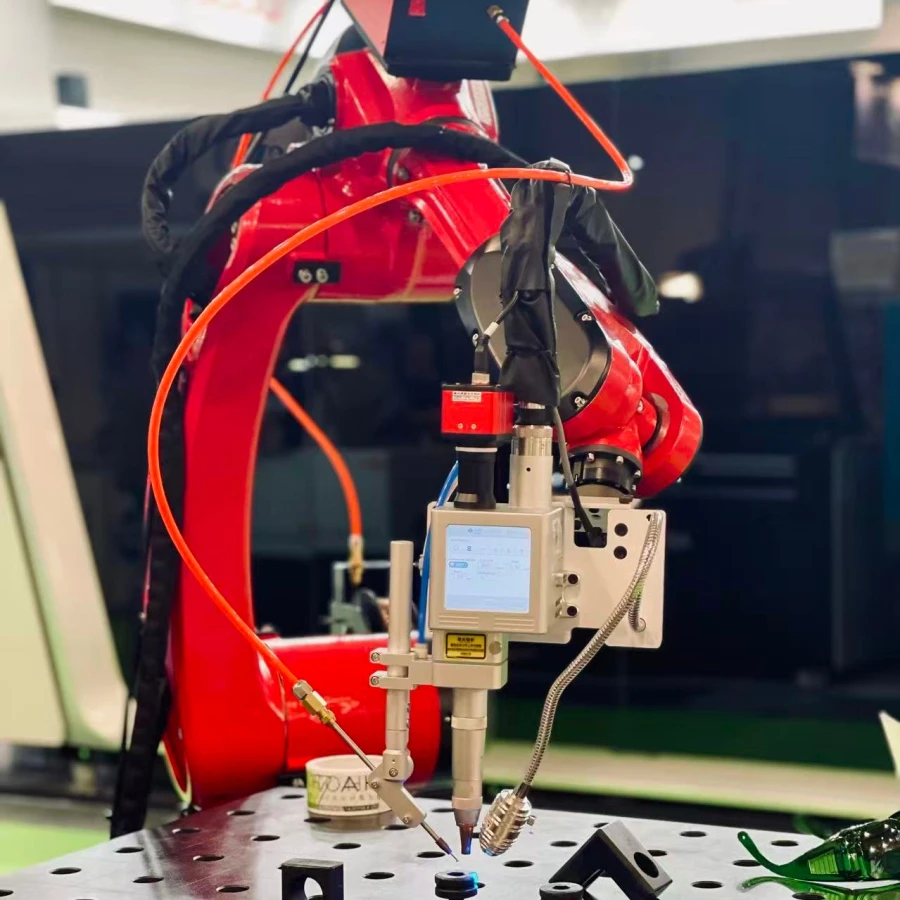

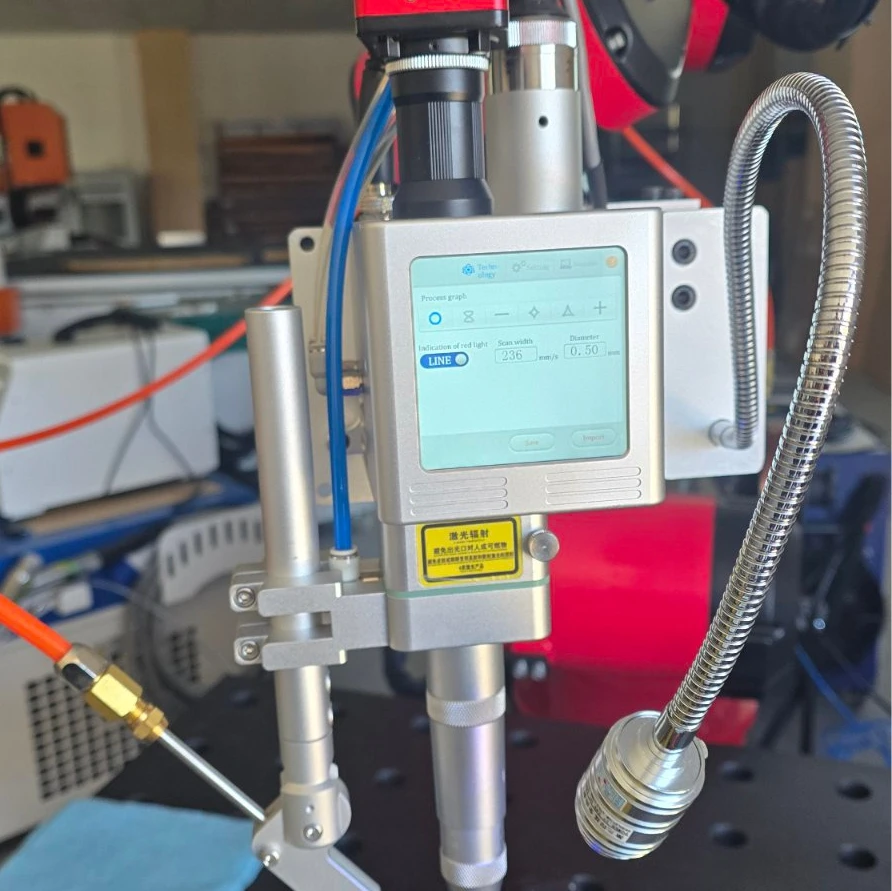

Лазерна главас осцилация (wobble), регулируема ширина на заварката, touchscreen екран и камера
Телоподаващо устройствоДа в комплекта Дебелина на тела 0,8 / 1,0 / 1,2 / 1,6mm Скорост на подаване от 0,1 до 18m/min закрепено върху 6-осния манипулатор
ПРАВИЛЕН ИЗБОР
Какво да съобразите
- Материал и максимална дебелина на детайла
- Ръчна или роботизирана работа
- Телоподаване, газ и допълнителни функции
Аден България SUPPORT
Помощ при избор, доставка и сервиз
Получавате помощ при избор, съвместимост, доставка, инсталация и последващ сервиз. При машините конфигурацията се уточнява според материалите, натоварването и производствения процес.
ТЕХНИЧЕСКИ ДАННИ
Модели и технически характеристики
Сравнете моделите по основните параметри и изберете конфигурацията за вашето производство.
| ПАРАМЕТЪР | МОДЕЛRF-15 | МОДЕЛRF-20 | МОДЕЛRF-30 |
|---|---|---|---|
| Мощност на лазера | 1,5kW | 2kW | 3kW |
| Тегло | 225kg | 240kg | 255kg |
| Лазерен източник | Max Pghotonics, Raycus | Max Pghotonics, Raycus | Max Pghotonics, Raycus |
| Лазерна глава | с осцилация (wobble), регулируема ширина на заварката, touchscreen екран и камера | с осцилация (wobble), регулируема ширина на заварката, touchscreen екран и камера | с осцилация (wobble), регулируема ширина на заварката, touchscreen екран и камера |
| Охлаждане на лазера | С фреонов чилър (функция охлаждане и утопление), защита при липса или слаба циркулация на охлаждащия агент, защита от ниска температура на водата, защита от прегряване на водата, интелигентен режим за избягване на конденз по оптиката и лазерния източник | С фреонов чилър (функция охлаждане и утопление), защита при липса или слаба циркулация на охлаждащия агент, защита от ниска температура на водата, защита от прегряване на водата, интелигентен режим за избягване на конденз по оптиката и лазерния източник | С фреонов чилър (функция охлаждане и утопление), защита при липса или слаба циркулация на охлаждащия агент, защита от ниска температура на водата, защита от прегряване на водата, интелигентен режим за избягване на конденз по оптиката и лазерния източник |
| Телоподаващо устройство | Да в комплекта Дебелина на тела 0,8 / 1,0 / 1,2 / 1,6mm Скорост на подаване от 0,1 до 18m/min закрепено върху 6-осния манипулатор | Да в комплекта Дебелина на тела 0,8 / 1,0 / 1,2 / 1,6mm Скорост на подаване от 0,1 до 18m/min закрепено върху 6-осния манипулатор | Да в комплекта Дебелина на тела 0,8 / 1,0 / 1,2 / 1,6mm Скорост на подаване от 0,1 до 18m/min закрепено върху 6-осния манипулатор |
| Широчина на заварката | от 0,1 до 5mm | от 0,1 до 5mm | от 0,1 до 5mm |

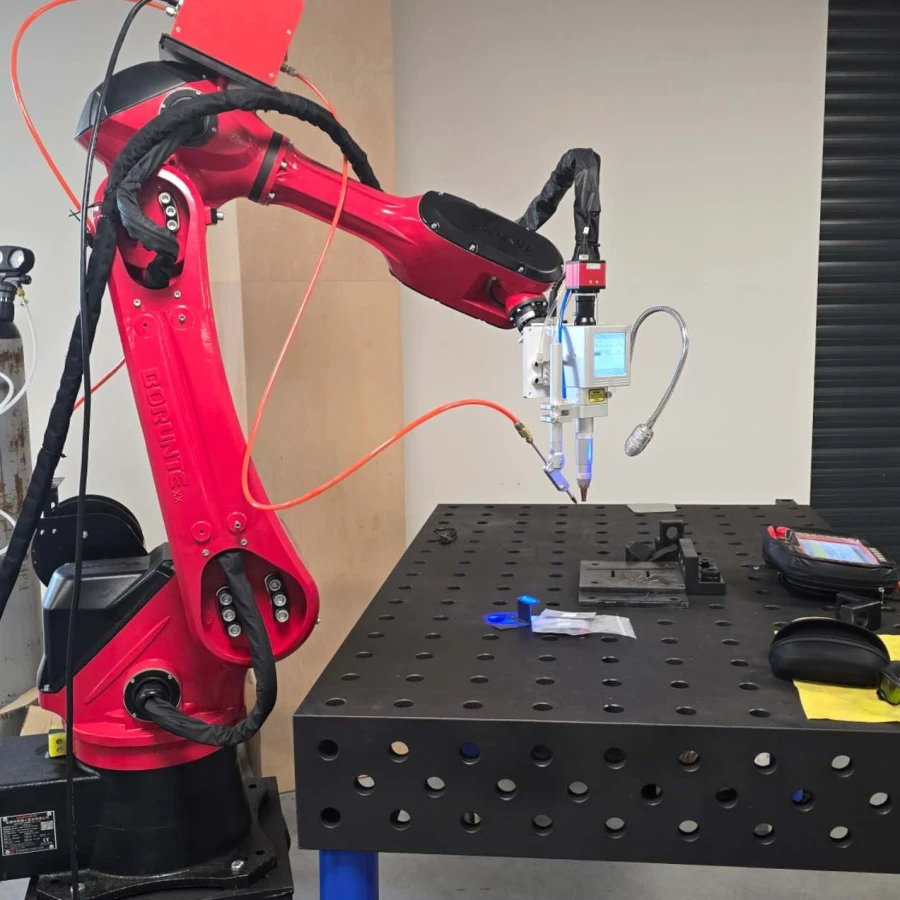

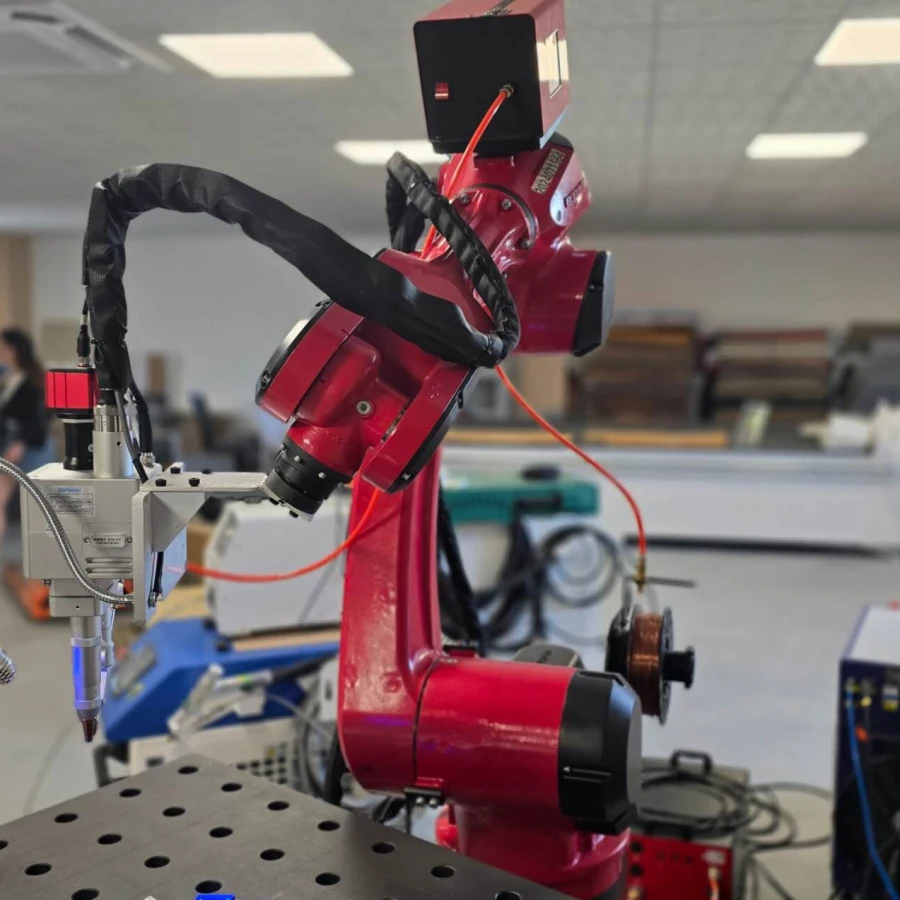

| Робот (манупулатор) | 6-осен Tовароносимост: 10kg Радиус/обхват (arm span): 1500mm Диапазони по оси: 1 ±165° · J2 −95°/ +70° · J3 −85°/ +75° · J4 ±180° · J5 ±115° · J6 ±360° Мощност на приводите (по оси): J1 850 W, J2 850 W, J3 750 W, J4 200 W, J5 200 W, J6 100 W. Тегло на робота: ≈150 kg Мощност на захранване: ~5.06 kVA | 6-осен Tовароносимост: 10kg Радиус/обхват (arm span): 1500mm Диапазони по оси: 1 ±165° · J2 −95°/ +70° · J3 −85°/ +75° · J4 ±180° · J5 ±115° · J6 ±360° Мощност на приводите (по оси): J1 850 W, J2 850 W, J3 750 W, J4 200 W, J5 200 W, J6 100 W. Тегло на робота: ≈150 kg Мощност на захранване: ~5.06 kVA | 6-осен Tовароносимост: 10kg Радиус/обхват (arm span): 1500mm Диапазони по оси: 1 ±165° · J2 −95°/ +70° · J3 −85°/ +75° · J4 ±180° · J5 ±115° · J6 ±360° Мощност на приводите (по оси): J1 850 W, J2 850 W, J3 750 W, J4 200 W, J5 200 W, J6 100 W. Тегло на робота: ≈150 kg Мощност на захранване: ~5.06 kVA |
| Работен газ | азот, аргон | азот, аргон | азот, аргон |
| Дълбочина на провара | до 4mm | до 5mm | до 6mm |
| Скорости (практични за лазерно заваряване) | Работна (заваръчна) скорост по траектория: 0.6–3.0 m/min (10–50 mm/s), според материал/дебелина, хлабина и газ. Бърз ход (без заварка/позициониране): 400–1000 mm/s в клетка; при обучение – 100–200 mm/s за безопасност. Завои/остри ъгли: 40–60 % от праволинейната скорост. | Работна (заваръчна) скорост по траектория: 0.6–3.0 m/min (10–50 mm/s), според материал/дебелина, хлабина и газ. Бърз ход (без заварка/позициониране): 400–1000 mm/s в клетка; при обучение – 100–200 mm/s за безопасност. Завои/остри ъгли: 40–60 % от праволинейната скорост. | Работна (заваръчна) скорост по траектория: 0.6–3.0 m/min (10–50 mm/s), според материал/дебелина, хлабина и газ. Бърз ход (без заварка/позициониране): 400–1000 mm/s в клетка; при обучение – 100–200 mm/s за безопасност. Завои/остри ъгли: 40–60 % от праволинейната скорост. |
| С маината ще получите | Комплект дюзи за заваряване, резервни предпазни стъкла, ролка тел 1mm за стомана, защитни очила | Комплект дюзи за заваряване, резервни предпазни стъкла, ролка тел 1mm за стомана, защитни очила | Комплект дюзи за заваряване, резервни предпазни стъкла, ролка тел 1mm за стомана, защитни очила |
| Гаранция | 1 година гаранция | 1 година гаранция | 1 година гаранция |
| Захранващо напрежение | 220V, 50Hz | 220V, 50Hz | 380V, 50Hz |
